本電氣火災監控探測器是集剩余電流/溫度檢測、預警、報警、消防聯動及通訊功能于一體，且具有智能化分析能力的新型防火設備。當供電設備發生電氣事故導致線路中產生漏電等的電氣事故時，探測器能發出報警聲和報警脫扣功能及時提醒工作人員檢查故障排除存在的電氣隱患，預防電氣事故的發生。本電氣火災監控探測器適用于小區樓房、醫院、圖書館、機房、公共場所、餐廳、倉庫等需要進行電氣安全防火的場所。但不適合用于易燃易爆和強腐蝕環境。
本電氣火災監控探測器既可以獨立的用在用電區域單獨安裝，也可以多臺探測器配合我公司的電氣火災監控設備主機組網組成完整的電氣火災監控報警系統，最大限度的實現火災的安全預防。
本電氣火災監控探測器執行的國家標準：GB14287.2——2014《剩余電流式電氣火災監控探測器》
1.?實時監測
本電氣火災監控探測器可實現四回路（三個剩余電流互感器+1個溫度傳感器）的實時數據檢測，同時通過液晶屏直觀的顯示當前的剩余電流的數值/溫度值；
2.?報警保護
本電氣火災監控探測器能檢測供電回路中剩余電流/溫度，如果剩余電流/溫度的數值超過報警設定值，探測器中的蜂鳴器響、報警指示燈點亮，同時脫扣報警保護功能啟動（也可設置為不啟動），以保證安全用電；
3.?遠程通訊
本電氣火災監控帶有標準RS485通信接口，傳輸距離可達1200米，可以和我公司的電氣火災監控設備連接，實現遠程管理和控制。
1.?額定工作電壓：?AC220V±15%/50Hz
2.?剩余電流檢測范圍：20-1000mA
3.?溫度檢測范圍：10-150℃
4.?剩余電流檢測誤差：報警動作值的±5%
5.?溫度檢測誤差：報警動作值的±5%
6.?剩余電流報警動作值設定范圍：20-1000mA
7.?溫度報警動作值設定范圍：45-140℃
8.?脫扣報警功能：保護/不保護（可設定），內部為無源開關量
9.?保護動作時間：≤5S
10.?報警聲音：≥70db
11.?通訊方式：RS485總線
12.?傳輸距離：≤1200米
13.?使用環境：
1.環境溫度：-20℃???~ ???+40℃
2.相對濕度：10% ???~ ???90%
3.使用場所：無易燃易爆、強腐蝕、防水環境
14.安裝方式：導軌安裝
15.規格尺寸：88×72×61mm

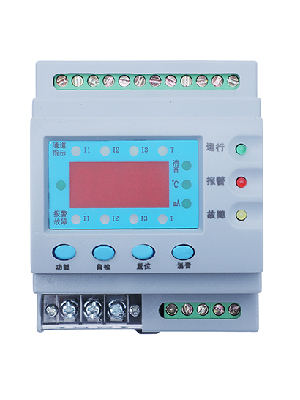

1.主板面板說明
1.剩余電流值/溫度值觀察窗
2.運行指示燈
3.報警指示燈
4.故障報警指示燈
5.功能鍵/確認鍵
6.自檢鍵/增加鍵
7.復位鍵/移位鍵
8.退出鍵/消音鍵
在需要組網運行的時候，探測器可以通過自身帶的RS485總線與電氣火災監控設備連接，探測器可以被電氣火災監控設備控制，完成消音、自檢、復位和部分參數設定等功能，同時探測器向電氣火災監控設備上傳自己的狀態和讀取的剩余電流/溫度值，并在電氣火災監控設備中得到顯示。

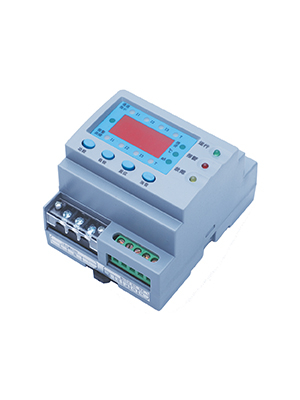

1.探測器外形圖
探測器使用標準35mm導軌安裝，探測器外形尺寸如上圖。
3.安裝說明
系統安裝簡圖
1）探測器應安裝在被保護區域的電源入口處，作為該區域的前端用電防火安全保護，一臺探?測器不宜超過一個防火區;
2）安裝完畢后，接通電源，由專業人員設置好相應參數開通運行；
3）探測器必須停電安裝，嚴禁帶電操作;
1.安裝方式：
2.剩余電流互感器安裝注意事項：
剩余電流互感器安裝時進線方向部分前后，線路的相線和零線必須同時穿過互感器，但保護地線（PE線）不能穿過。穿過互感器的線路必須是獨立的、不能與保護區域以外的其他線路 “共零”，或有任何電氣連接，零（N或PE）不允許重復接地。
3.施工注意事項：
漏電監測應正確的與工程電力系統接地保護方式相配合。
TN-c接地系統不可安裝漏電監控，如需安裝時必須將系統接地保護方式改造成TN-C-S系統或局部TT系統。
TN-C-S接地系統中，電氣火災監控系統的剩余電流式探測器允許配置在PE線與N線分開后的部分。
